斗式提升机原理及内部构造

斗式提升机原理及内部构造
NE系列板链式提升机是引进国内外先进技术开发的产品。该系列提升机适用于垂直输送粉状、粒状和块状物料,也可提升磨琢性大的物料,物料温度一般不超过200℃,提升高度较高40m。其特点主要有:提升范围广,输送能力大,驱动效率小,流入式喂料,重力诱导式卸料,使用寿命长,密封性好,运行平稳可靠,操作维修方便,结构紧凑、刚性好、运行费用低。
主要结构: 1、运行部件:由料斗和套筒滚子链组成;  2、驱动装置(左、右装配):由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成;  3、上部装置:上部机壳、上罩、卸料口、上轴装置、逆止器;  4、中部机壳:标准节(2m)和非标节(1~1.5m),包括带检视门的中间节;  5、下部装置:下部机壳、进料口、尾轴装置、张紧装置。
NE板链斗式提升机主要部件特点:

1.上部装置:安装有轨道(双排道),防止链条摆动,逆止器,防止料斗回转,物料阻满下部机壳,卸料口装有橡胶板防止回料。

2.中间节:部分中间节装有轨道(双排节),以防止链条工作中摆动,部分中间节装有检修门以便维修。

    3.下部装置:安装有张紧装置, NE15~NE50采用弹簧张紧,NE100~NE800采用重锤箱张紧。

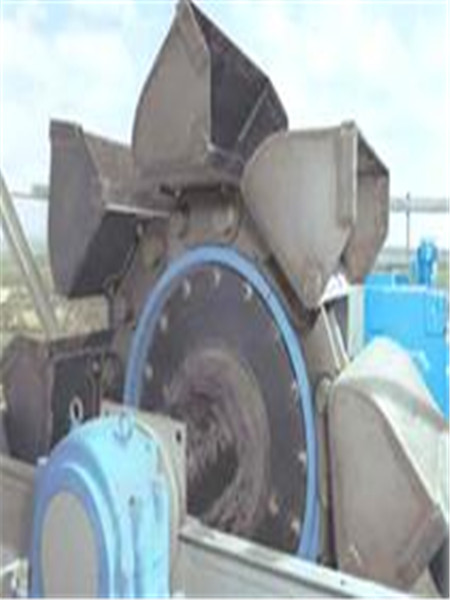

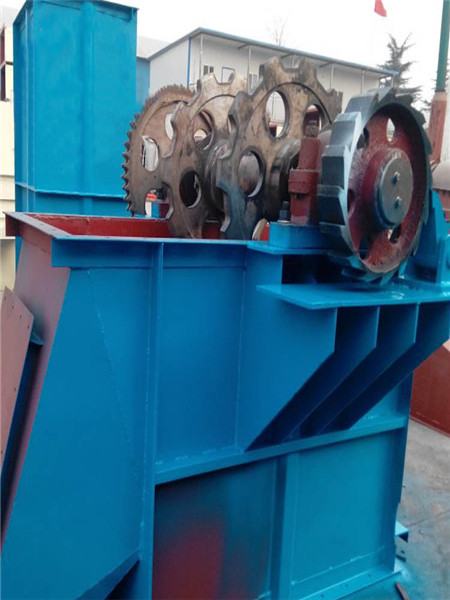

    4.上下链轮采用 ZG310-570。整体调质,HB229-269齿面淬火HRC40~48。

5.板链:链板采用 45 # HRC36~42
斗式提升机工作原理:

     NE斗式提升机系流入式喂料,物料流入料斗内靠板链提升到顶端,在物料重力作用下自行卸料。NE板链式斗式提升机规格多(NE15~NE800共11种)提升量广;且生产能高,能耗较低,可逐步代替其他类型提升机,其主要参数见下表。该机采用全封式机壳链速低,几乎无回料现象,因此无功功率损耗少,噪声低,寿命长。
斗式提升机



NE系列斗式提升机产品概述
NE斗式提升机是应用最广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。

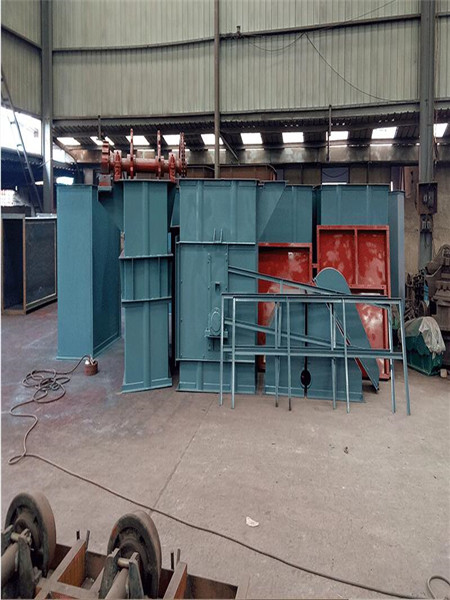

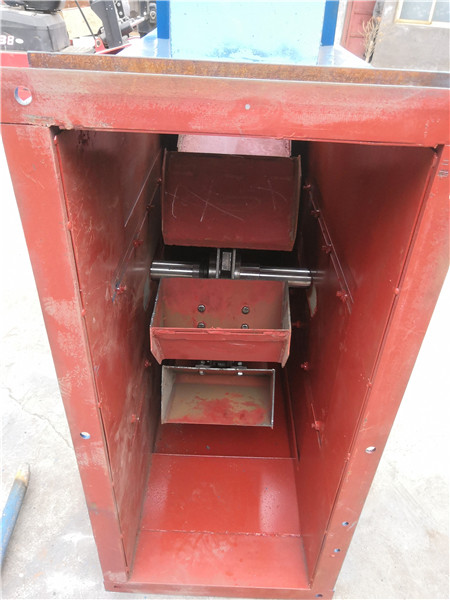

提升机内部畚斗提升机配件
