板链提升机定制厂家

斗式提升机是一种固定装置的机械输送设备，主要适用于粉状、颗粒状及小块物料的连续垂直提升，可广泛应用于各种规模的饲料厂、面粉厂、米厂、油厂、淀粉厂以及粮库、港口码头等的散装物料的提升。

斗式提升机用来垂直提升经过破碎机的石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。根据料斗运行速度的快慢不同，斗式提升机可分为：离心式卸料、重力式卸料和混合式卸料等三种形式。离心式卸料的斗速较快，适用于输送粉状、粒状、小块状等磨琢性小的物料；重力式卸料的斗速较慢，适用于输送块状的，比重较大的，磨琢性大的物料，如石灰石、熟料等。斗式提升机的牵引构件有环链、板链和胶带等几种。环链的结构和制造比较简单，与料斗的连接也很牢固，输送磨琢性大的物料时，链条的磨损较小，但其自重较大。板链结构比较牢固，自重较轻，适用于提升量大的提升机，但铰接接头易被磨损，胶带的结构比较简单，但不适宜输送磨琢性大的物料，普通胶带物料温度不超过60℃，夹钢绳胶带允许物料温度达80℃，耐热胶带允许物料温度达120℃，环链、板链输送物料的温度可达250℃。

NE系列板链式提升机是引进国内外先进技术开发的产品。该系列提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度较高40m。其特点主要有：提升范围广，输送能力大，驱动效率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维修方便，结构紧凑、刚性好、运行费用低。

主要结构： 1、运行部件：由料斗和套筒滚子链组成；　　2、驱动装置(左、右装配)：由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成；　　3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；　　4、中部机壳：标准节(2m)和非标节(1～1.5m)，包括带检视门的中间节；　　5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。

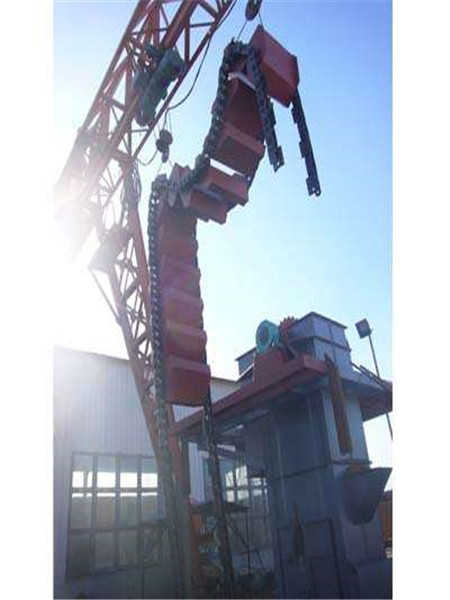

NE板链斗式提升机主要部件特点:

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

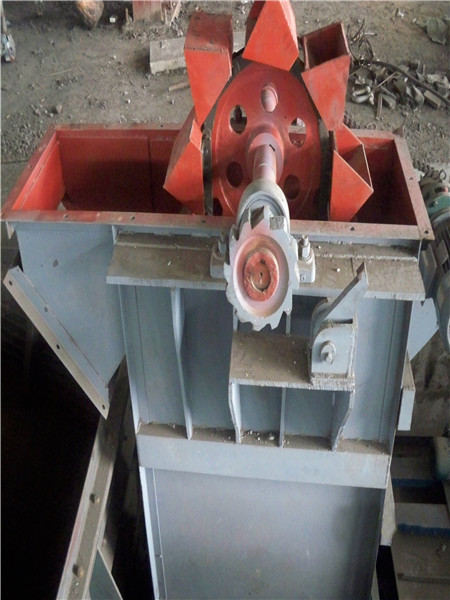

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5.板链：链板采用 45 # HRC36~42

NE板链斗式提升机工作原理:

NE板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。NE板链式斗式提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。
