NE系列板链式提升机是引进国内外先进技术开发的产品。该系列提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度较高40m。其特点主要有：提升范围广，输送能力大，驱动效率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维修方便，结构紧凑、刚性好、运行费用低。

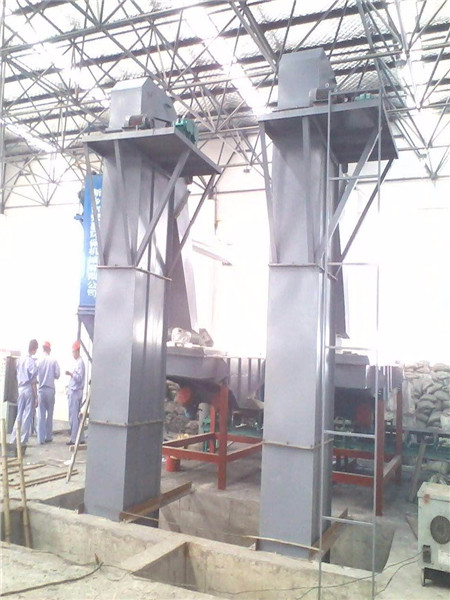

斗式提升机

NE板链斗式提升机工作原理:

NE板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。NE板链式斗式提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

主要结构： 1、运行部件：由料斗和套筒滚子链组成；　　2、驱动装置(左、右装配)：由驱动平台、驱动组合(减速器、电机、液力耦合装置)、传动链组成；　　3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；　　4、中部机壳：标准节(2m)和非标节(1～1.5m)，包括带检视门的中间节；　　5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。

NE系列板链斗式提升机产品概述

NE板链斗式提升机是应用最广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。采用自流式装料，重力式卸料。链条是优质合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250℃以下。

NE板链斗式提升机主要部件特点:

1.上部装置：安装有轨道（双排道），防止链条摆动，逆止器，防止料斗回转，物料阻满下部机壳，卸料口装有橡胶板防止回料。

2.中间节：部分中间节装有轨道（双排节），以防止链条工作中摆动，部分中间节装有检修门以便维修。

3.下部装置：安装有张紧装置， NE15~NE50采用弹簧张紧，NE100~NE800采用重锤箱张紧。

4.上下链轮采用 ZG310-570。整体调质，HB229-269齿面淬火HRC40~48。

5.板链：链板采用 45 # HRC36~42
