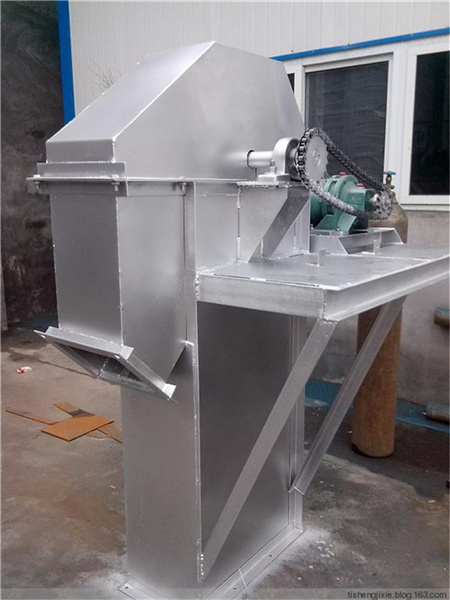

食品级不锈钢垂直提升机
斗式提升机的型号主要有TD,TH,NE等多种,其中TD是以胶带为输送带一种提升机型号,主要用于提升粉状,粒状以及小块状且磨琢性较小的散状物料,如粮食,煤,水泥,碎矿石等物料,该型号的提升机使用方便,价格优惠,缺点是胶带的 性小,使用周期短,提升的产量以及高度也略少。
NE系列板链斗式提升机产品概述
NE板链斗式提升机是应用最广泛的一种垂直提升设备,它被用来提升各种散状物料,如:矿石、煤、水泥、水泥熟料等。采用自流式装料,重力式卸料。链条是优质合金钢高强度板式链条,耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料(如石灰石、水泥熟料、石膏、块煤)的垂直输送,物料温度在250℃以下。
NE系列板链斗式提升机主要结构
NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。
运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。
驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。
上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。
中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。
下部装置---安装有自动张紧装置。
NE斗式提升机的主要特点:
1、输送能力大。该系列斗式提升机是国内同类提升机中相近结构尺寸输送量较大的提升机,提升量为50m3/h~500m3/h。
2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料,而且可提升磨琢性较大的物料,要求温度≤200°C。
3、驱动功率小。采取流入式喂料、诱导式卸料,大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象,因此无效功率少,比环链提升机节省功率30%。
4、提升高度高。采用板链式高强度链条,在额定输送量下提升高度可达60米。
5、操作、维修方便,易损件少。
6、本斗式提升机结构钢性好,精度高。机壳经折边和中间压凸,经焊接后,刚性好且外观漂亮。综合成本低,密封性能好,节能环保且维护少。
NE系列板链斗式提升机技术参数表
型号 提升量(平方米/小时) 物料最大块度
占百分比%
10 25 50 75 100
NE15 15 65 50 40 30 25
NE30 32 60 75 58 47 40
NE50 60 90 75 58 47 40
NE100 110 130 105 80 65 55
NE150 170 130 105 80 65 55
NE200 210 170 135 100 85 70
NE300 320 170 135 100 85 70
NE400 380 205 165 125 105 90
NE500 470 240 190 145 120 100
NE600 600 240 190 145 120 100
