ne型板链斗式提升机

斗式提升机是一种垂直输送的输送设备，其du输送的物料的一般zhi都是粉末状和小颗粒的，虽然说斗式提升机的应用范围很广，但是也不是说毫无限制的，所以今天我们就来介绍一下斗式提升机都可以输送什么类型的物料。

斗式提升机不能输送质量比较大，粒度比较大的物料，凡是经过斗式提升机的输送的物料都是是经过破碎机破碎过的一些物质。例如：石灰石、煤、石膏、熟料、干粘土等块粒状物料以及生料、水泥、煤粉等粉状物料。斗式提升机多采用的是离心式的方法和重力式卸料的方式，适合输送块状和粉状的物料。它的牵引构件有环链、板链和胶带等几种，对于这些构件在不同的物质在温度方面也会有不同的要求，如果是普通胶带物料温度不超过六十摄氏度，夹钢绳胶带允许物料温度达八十摄氏度，耐热胶带允许物料温度达一百二十摄氏度，环链。这些东西的严格要求自然也就说明了在物料上的选择也是物料有一定的要求的。

NE系列板链斗式提升机产品概述

NE板链斗式提升机是应用最广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。采用自流式装料，重力式卸料。链条是优质合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250℃以下。

NE系列板链斗式提升机主要结构

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。

NE斗式提升机的主要特点：

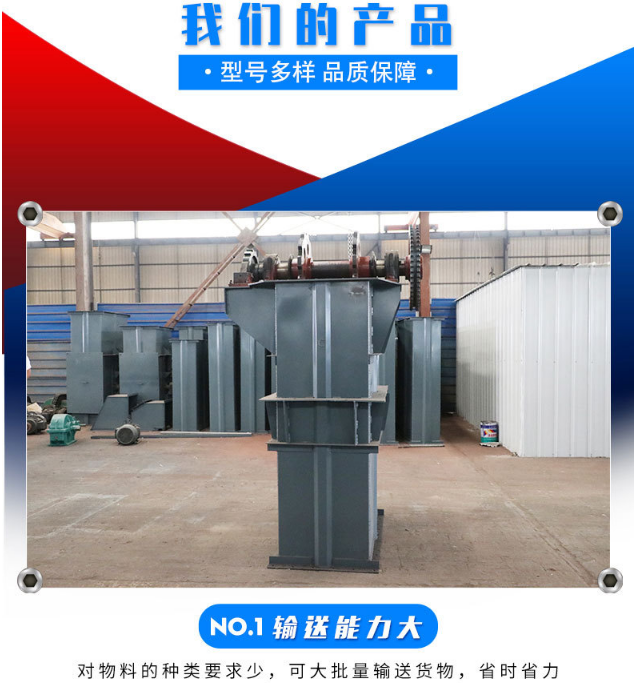

1、输送能力大。该系列斗式提升机是国内同类提升机中相近结构尺寸输送量较大的提升机，提升量为50m3/h～500m3/h。　　

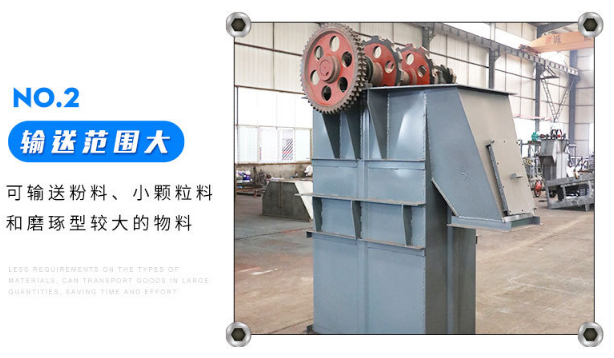

2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。　　

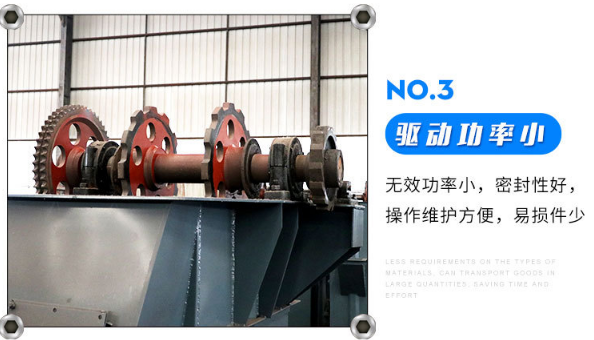

3、驱动功率小。采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30％。　　

4、提升高度高。采用板链式高强度链条，在额定输送量下提升高度可达60米。　　

5、操作、维修方便，易损件少。　　

6、本斗式提升机结构钢性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。

NE系列板链斗式提升机技术参数表

型号提升量(平方米/小时) 物料最大块度

占百分比%

10 25 50 75 100

NE15 15 65 50 40 30 25

NE30 32 60 75 58 47 40

NE50 60 90 75 58 47 40

NE100 110 130 105 80 65 55

NE150 170 130 105 80 65 55

NE200 210 170 135 100 85 70

NE300 320 170 135 100 85 70

NE400 380 205 165 125 105 90

NE500 470 240 190 145 120 100

NE600 600 240 190 145 120 100
