输送海沙的斗式提升机

NE系列板链式提升机是引进国内外先进技术开发的产品。该系列提升机适用于垂直输送粉状、粒状和块状物料，也可提升磨琢性大的物料，物料温度一般不超过200℃，提升高度较高40m。其特点主要有：提升范围广，输送能力大，驱动效率小，流入式喂料，重力诱导式卸料，使用寿命长，密封性好，运行平稳可靠，操作维修方便，结构紧凑、刚性好、运行费用低。

NE板链斗式提升机工作原理:

NE板链式斗式提升机系流入式喂料，物料流入料斗内靠板链提升到顶端，在物料重力作用下自行卸料。NE板链式斗式提升机规格多(NE15~NE800共11种)提升量广；且生产能高，能耗较低，可逐步代替其他类型提升机，其主要参数见下表。该机采用全封式机壳链速低，几乎无回料现象，因此无功功率损耗少，噪声低，寿命长。

NE系列板链斗式提升机产品概述

NE板链斗式提升机是应用最广泛的一种垂直提升设备，它被用来提升各种散状物料，如：矿石、煤、水泥、水泥熟料等。采用自流式装料，重力式卸料。链条是优质合金钢高强度板式链条，耐磨而可靠。驱动部分采用硬齿面减速器。该机适用于中、大块和有磨琢性的物料（如石灰石、水泥熟料、石膏、块煤）的垂直输送，物料温度在250℃以下。

NE系列板链斗式提升机主要结构

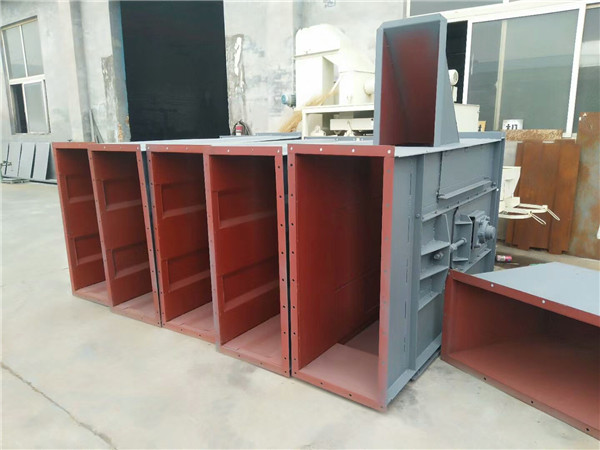

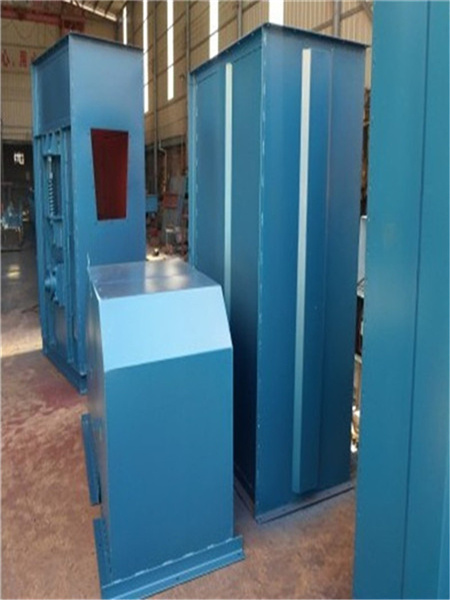

NE系列板链式斗式提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置组成。

运行部件---由料斗和专用板式链条组成,NE30以及下采用单排链,NE50--NE800采用双排链。

驱动装置---采用多种驱动组合驱动,(依用户实际需要而定).驱动平台上装有检修架和栏杆。驱动制装置分左和右装两种。

上部装置---安装有轨道(双排链)、逆止器、卸料口装有防回料橡胶板。

中间节---部分中间节装有轨道(双链),以防止链条工作中摆动。

下部装置---安装有自动张紧装置。
提升机厂家爱

NE斗式提升机的主要特点：

1、输送能力大。该系列斗式提升机是国内同类提升机中相近结构尺寸输送量较大的提升机，提升量为50m3/h～500m3/h。　　

2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料，而且可提升磨琢性较大的物料，要求温度≤200°C。　　

3、驱动功率小。采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此无效功率少，比环链提升机节省功率30％。　　

4、提升高度高。采用板链式高强度链条，在额定输送量下提升高度可达60米。　　

5、操作、维修方便，易损件少。　　

6、本斗式提升机结构钢性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。

NE系列板链斗式提升机技术参数表

型号提升量(平方米/小时) 物料最大块度

占百分比%

10 25 50 75 100

NE15 15 65 50 40 30 25

NE30 32 60 75 58 47 40

NE50 60 90 75 58 47 40

NE100 110 130 105 80 65 55

NE150 170 130 105 80 65 55

NE200 210 170 135 100 85 70

NE300 320 170 135 100 85 70

NE400 380 205 165 125 105 90

NE500 470 240 190 145 120 100

NE600 600 240 190 145 120 100
