可以分等级的直线振动筛分机原理及特点

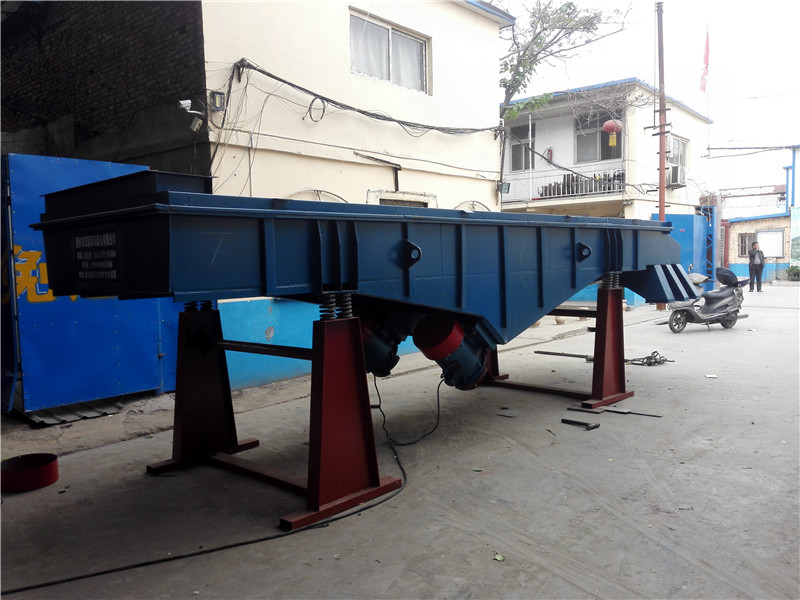

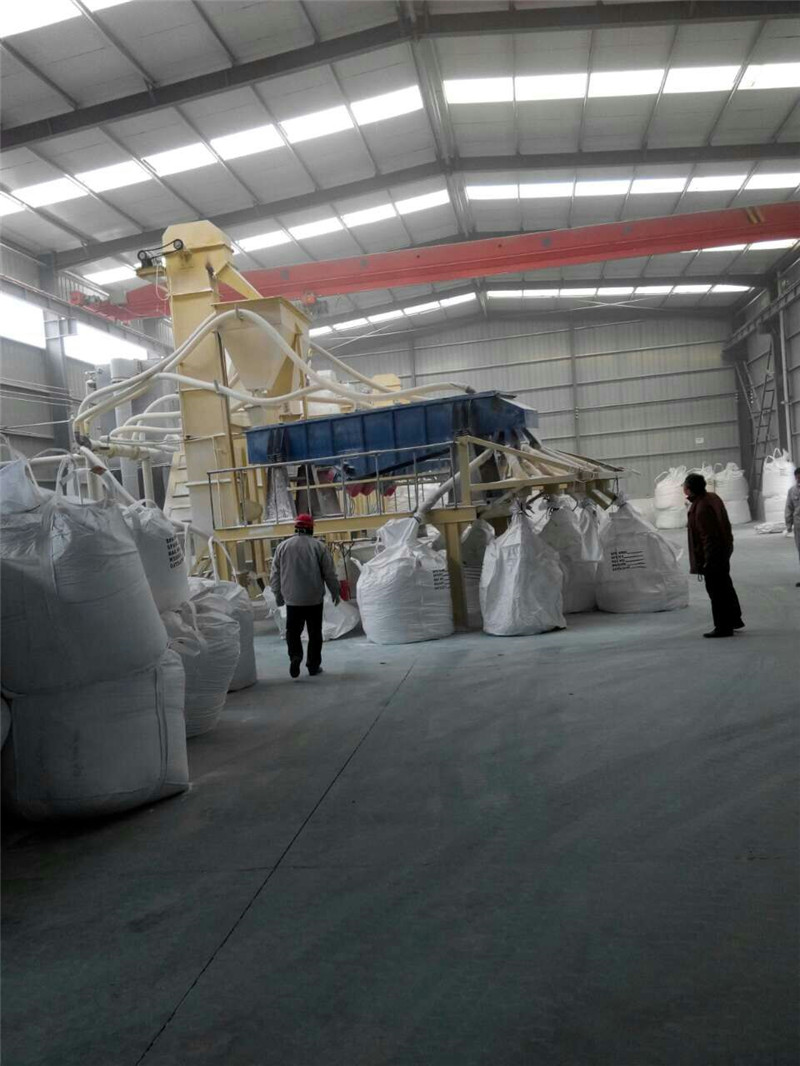

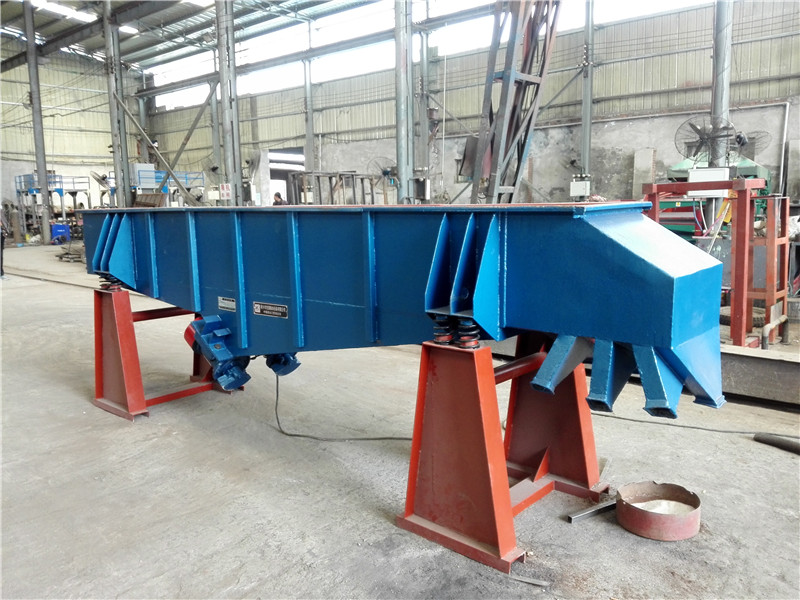

大型直线振动筛分机针对大型厂家对细分颗粒物的等级筛分，配料斗机加自动上料机，省时，省力，省人工。筛分精度高，产量高。该机分别有全不锈钢和半不锈钢，或全碳钢，都是优质材质，质优价美。内部筛网也分为两种，分别有木框筛网，和金属框筛网，木框有杨木筛框，和白松筛框。金属筛框有，不锈钢筛框和普钢筛框两种。但是如果没有特殊要求不建议用不锈钢筛框，因为代价有点高。筛有腐蚀性的物料的话就可以选用不锈钢筛框了。欢迎大家来电咨询订购。

直线振动筛工作原理

直线振动筛采用双振动电机驱动，当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。筛分目数400目，可筛分出7种不同粒度的物料。

直线筛/直线振动筛主要性能与用途:

直线振动筛可分为轻型直线振动筛和重型直线振动筛

　　轻型直线振动筛又名直线筛、SZF直线振动筛、直线震动筛、长方形直线筛、长方形振动筛、多层直线振动筛，是利用振动电机为激振源，通过振动电机的振动力使物料在筛面上被抛起,跳跃式向前作直线运动，以合理匹配筛网达到筛分的目的，适用于0.074-5mm的任何物料进行筛分或过滤。最大给料粒度建议不大于10mm，单小时处理量一般不超过15-20吨的物料筛分。

常应用于磨料、建材、化工、粮食、食品、制药、工程塑料、碳素、炭黑、冶金、化肥等小粒度干式粉状或颗粒状物料的筛分去杂、分级等工艺。

直线振动筛的使用与维修

1、本机应装设电气保护装置；

2、本机运行初期，每天至少检查地脚螺栓一次，防止松动；

3、当电机旋转方向不符合要求时，调整电源相序即可；

4、本机停置较长时间后再次使用时，应测量绝缘电阻，用于500伏兆欧表测量，应大于0.5兆欧；

5、本机累计运行1500小时后，应检查轴承，若有严重损伤时应立即更换；

6、电机应保证润滑良好，每运行二周左右补充锂基润滑脂（ZL-3）一次，加油时，通过油杯加入适量锂基润滑脂。当采用密封轴承时，电机没有安装油杯。

直线振动筛的影响因素

一、物料性质

（1）物料松散密度

松散密度较大的块状物料容易透筛，筛分效率也较高;相反，松散密度较小的物料及粉状物料不容易透筛，筛分效率也低。沥青混合料的松散密度一般为1.6t/m3左右；

（2）物料颗粒组成

为了提高筛分效率, 要在被筛分物料级配组成确定的情况下，确定振动筛筛孔尺寸, 使难筛物料( 粒径为 0.7~1倍筛孔尺寸的物料) 占应筛下物料的比例最小；

（3）物料粒度与筛孔的相对尺寸

矿料的颗粒度要严格控制在设备的技术参数范围以内，颗粒度指数差异过大，就会造成生产循环大，制约产品的质量和处理能力，物料在筛分过程中的透筛概率受很多因索影响，其中最自接和重要的因索是物料粒度与筛孔尺寸的相又寸大小。

二、筛面结构参数

（1）筛面长度与宽度

一般来说，筛而宽度自接影响生产率，而筛而长度接影响筛分效率。筛而长，物料在筛而上停留时间长，透筛机会多，所以筛分效率高，实际上, 筛面宽度对于筛分效率, 筛面长度对于筛分能力也都有不同程度的影响，一般宽长比为1:2~1:3 为宜；

（2）筛孔形状与尺寸

筛孔形状的选择主要取决于对筛分产物粒度和对筛在较下产品用途的要求，圆形筛孔与其他形状的筛孔相比，名义尺寸相同的情况下，透过圆形筛孔的筛下物粗度较小。

三、振动筛的振动特性参数

（1）筛面倾角α

筛面与水平面的夹角称为筛面倾角。倾角的大小与筛分设备的处理量和筛分效率有密切关系。当倾角增大时,将增加筛上物料的抛掷强度, 从而物料在筛面上向前的运动速度加快, 使筛机处理量提高, 但物料在筛面停留时间缩短, 减少颗粒透筛机会, 使筛分效率降低。反之就会使处理量降低, 从而提高筛分效率。例如烟台鑫海直线振动筛筛面倾角可调，使筛分效率大大提高，被广泛应用；

（2）振动方向角δ

振动方向线与上层筛面之间的夹角称为振动方向角。振动方向角取值越大,物料每次抛掷运动所移动的距离越短, 物料在筛面上向前的运动速度越慢, 物料能够得到充分筛分, 从而获得较大的筛分效率；

（3）振幅 A 和频率ω

振幅增大，筛孔堵塞现象将大大减少，同时也有利于物料的分层。而振动频率的增大, 可以增加物料在筛面上的跳动次数, 使得物料的透筛概率增加，这对于加快物料筛分速度和提高筛分效率很有帮助。振幅的选择是根据被筛物料的粒度及性质来选用的，对于粒度较大的物料选用较大的振幅和较低的频率; 对于粒度较细的物料, 选用较小的振幅和较高的频率。

四、振动电机的选取与激振力的调整

（1）振动电机的选择

振动电机作为振动筛的振动源，应具有设计合理、结构简单、紧凑、激振效率高、节能、安装调试方便等优点。振动电机的选取，具体应选择贵工作频率、最大激振力、功率等，振动电机的转速要接近于工作频率；最大的激振力必须在所选的电机合成激振力的范围内；然后根据选择工作频率和最大激振力选择振动电机的功率。

（2）激振力的调整

激振力是影响振动筛生产率的主要因素，生产率与激振力呈指数关系，激振力的增加引起生产率的迅速增加，而堵塞率则随激振力的增加迅速下降，激振力的增加使得振动强度增大.，筛面对物料的作用力加大，物料的上移速度增大.生产率得以提高，堵塞率下降，振动电机的激振力是高速旋转的偏心块产生的离心惯性力。改变偏心距, 从而改变激振力的幅值, 以达到调节激振力的作用。通过调整激振力的大小，从而达到最高生产率的效果, 延长激动电机的使用寿命。
